　　隨著網絡視頻監控的普及，現在基本上都是高清網絡監控系統了，咱們每天談的也都是安防監控的那些事。而且大家逐步的發現，作為傳輸系統中無線網橋的應用，越來越廣泛了，從電梯監控到森林防火監控，比比皆是。

　　那么在實際應用中，肯定會面臨這樣或那樣的問題。有的是軟件設置上的，有的則是硬件安裝上的。今天就給大家分享一下關于無線網橋的室外安裝過程及注意事項!

　　由于所有無線網橋設備均采用POE供電，因此正確連接POE供電盒、無線網橋、IP攝像機等設備極其重要;無線網橋設備均采用室外防雨防塵設計，在網線接頭部分要做好相應的防水防塵處理。

　　1.做好防雨防塵、絕緣處理。

　　無線網橋、POE以及網絡攝像機的網線連接部分需要做好防雨防塵處理，網線與無線網橋的接頭部分一般需要裹二到三層防水膠布，盡量不要讓水晶頭外露;網線與網絡攝像機連接部分也需要裹二到三層防水膠布或絕緣膠布;所有電源接頭部分盡量做好絕緣處理。

　　2.無線網橋設備的安裝與固定。

　　安裝無線網橋時，首先一定要固定好支架，支架如果不穩會直接影響到微波信號傳輸的穩定性。將無線網橋往支架上固定時按照下圖的固定方法將無線網橋固定牢固，在安裝時，由于支架表面比較光滑，如果直接用螺母將U型夾碼擰緊可能時間一長，室外雨水的浸透支架表面會生銹，U型夾碼與支架之間的接觸會松懈。安裝時我們有必要在支架上套上一層橡皮圈與U型夾碼之間接觸緊密。

　　安裝時需要將設備的天線對準，確保接收信號的靈敏度較高，傳輸信號穩定。如下圖：

　　3.網線與長度的控制。

　　要想無線網橋與供電盒或交換機的距離拉長。對于網線的要求有CAT5e(超5類)或CAT6(超6類)2種網線選擇。由于無線網橋使用POE供電，網線不僅傳輸數據同時還在給無線網橋供電，因此網線過長或材質較差都會嚴重衰減。無線網橋與POE的連接部分盡量使用CAT5e或以上(盡量選擇品牌網線)，長度盡量控制在25m以內。

　　注意：通常使用CAT5e或CAT6類線傳輸100m的數據指的是從POE供電盒的LAN口到攝像機或交換機的距離是100m;但由于現場環境不同，POE供電盒可能安裝在距離監控中心或機房較遠的配電箱內，此時從POE供電盒到監控中心或機房盡量使用光纖傳輸。

　　無線網橋與POE連接部分網線不宜過長，推薦使用CAT5e或CAT6類線，長度盡量不要超過25m以免供電不足;POE與網絡攝像機、交換機、NVR等設備的連接部分網線盡量不要超過100m以免造成網絡信號衰減。

　　當POE的數據傳輸口與監控中心或機房設備距離較遠時(超過100m)，推薦使用光纖傳輸。

　　目前推薦使用的POE主要有兩種，一種是外接直流電源輸入的模塊式POE，另一種就是內部集成變壓器采用交流220V電壓輸入的穩壓式POE(如圖三)。特別注意：不論使用哪一種POE，其接口定義是統一的，POE上標有“DATA IN”的網口可以連接網絡攝像機，交換機，電腦等網絡設備，標有“P + DATA OUT”的網口務必連接無線網橋設備，連接時需要注意以免接錯燒壞設備。

　　4. 無線網橋、POE供電盒、網絡攝像機或交換機等網絡設備的正確連接。

　　POE供電盒上一般會有三個接口：電源接口(一般為DC直流輸入)，POE網口(僅用于連接無線網橋設備的RJ45口)，network口或LAN口(可以連接任何基于以太網口的網絡設備，如：網絡攝像機、交換機、路由器、電腦、NVR等)。

　　5. 網線制作標準及其類型選擇。

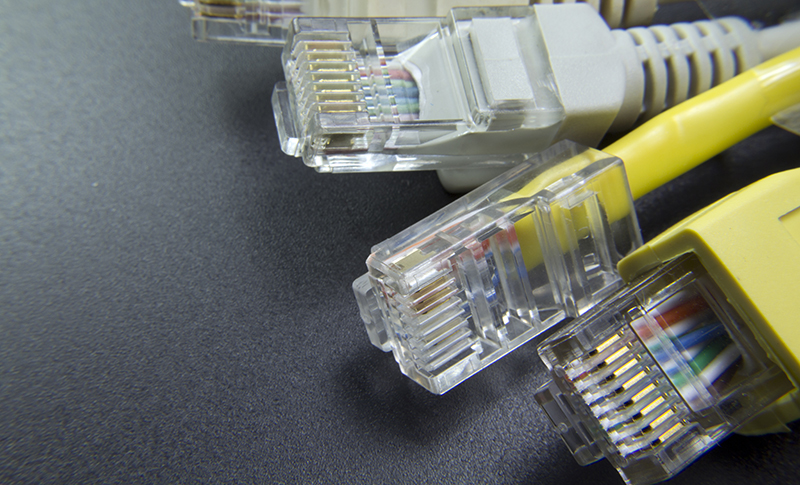

　　目前使用的網線制作標準一般是按照國標的定義來制作的。推薦使用主流的T568B類線序標準來制作網線，其標準如下： T568B：白橙，橙，白綠，藍，白藍，綠，白棕，棕

　　無線網橋設備采用POE供電，推薦使用國標T568B類的線序制作網線，由于所有網絡設備為自適應以太網口，因此在連接無線網橋設備與POE或者是交換機連接POE時，強烈建議使用國標T568B類的直通線(即網線的兩頭均為國標T568B類的線序)。

　　6. 防雷處理。

　　無線網橋設備一般安裝在室外空曠處，需要做好防雷保護措施;設備本身內置正確規劃無線網橋的IP地址。使用無線網橋組建的無線傳輸系統會用到大量的IP地址，為了避免無線網橋設備的IP地址與局域網內其他設備的IP地址沖突，解決辦法主要有兩種：第一，劃分獨立網絡。將無線網橋組建的無線傳輸網絡與其他網絡(如辦公網絡，服務器網絡)分開，單獨用一臺使用核心交換機;第二，重新規劃設備IP地址。將無線網橋設備IP地址與網絡攝像機、硬盤錄像機IP地址劃分在不同網段。

　　7.饋線接頭處理。

　　對于室外大功率網橋設備，由于傳輸距離遠需要加裝外置天線，天線與設備之間需要用到饋線連接。此時，在所有饋線連接設備與天線的接頭部分都要做防雨防塵處理，需要裹二到三層防水膠布或絕緣膠布，盡量不要讓饋線接頭部分裸露在空氣中。
